产品特点

本产品为一套高性能反力框架系统，专为结构工程教学和小型科研试验设计。主体采用装配式钢结构形式，使用Q345高强度钢材，确保结构稳定性和耐久性。安装过程无需反力地槽，简化现场部署，便于实验室应用。该系统适用于梁类和桁架类教学试验以及小型科研试验，提供灵活的实验平台。）

产品功能

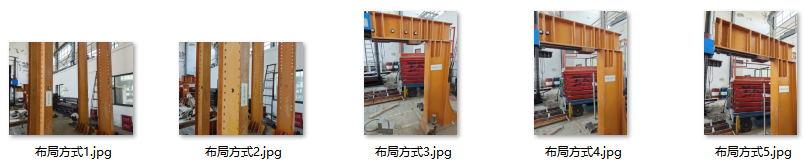

本产品支持多种结构试验功能，包括梁类、桁架类教学试验以及小型科研试验。通过上横梁的箱型钢梁和通长直线导轨，实现加载点任意移动，便于调整试验配置。动静载框架信息化监测系统满足静载和动载振动监测，支持PLC控制和无线传输（传输距离50m）。其界面软件可同时显示4组传感器数据，包括数据存储、数据曲线绘制和采集速率设置（用户可调节0.1-200Hz）。系统可根据实验需求组合5类布局方式进行监测，提供全面的信息化支持。

产品参数

反力架框架：总高度2.7米，立柱净距1.6米，下横梁长度3米；设计承载力大于500kN；在额定荷载下，梁中心挠度小于跨度的0.1%。上横梁为箱型钢梁，配备通长直线导轨；下横梁为H型结构，表面为不锈钢；立柱均布安装孔，支持横梁高度调节。

随动小车平台：承载力500kN；滑动摩擦系数≤0.02；与上横梁直线导轨配套，支持任意滑动和固定。

柱压缩附件：采用万向球铰，支持任意方向转动；承载力≥500kN。
